一、大气等离子表面处理机设备简介
★喷射出的等离子体流为中性，不带电，可以对各种高分子、金属、橡胶、PCB电路板等材料进行表面处理；
★提高塑料件粘接强度，例如PP材料处理后可提升数倍，大部分塑料件处理后使表面能量达到68达因以上；
★等离子体处理后表面性能持久稳定，保持时间长；
★干式方法处理无污染，无废水，符合环保要求；
★可以在生产线上在线运行处理，降低成本。
二、主要技术指标
输入电源 | AC220V，50HZ（±20%） | 高压线长度 | 3m |
有效处理距离 | 16mm | 工作环境 | 温度＜42℃相对湿度≤40℃RH |
功率 | 600W | 气源 | 干燥洁净气源 |
频 率 | 20-22kHz | 输出工作压力 | 0.015mpa-0.025mpa(可调节) |
主机重量 | 16kg | 压力保护控制 | 最低点：0.009mpa； |
主机外形尺寸 | 260（W）×200（H）×360(D)mm | 等离子喷枪处理宽度 | 6mm |
使用温度范围 | -10℃～+50℃ | 相对湿度 | ＜93%（不结露） |
三、安装

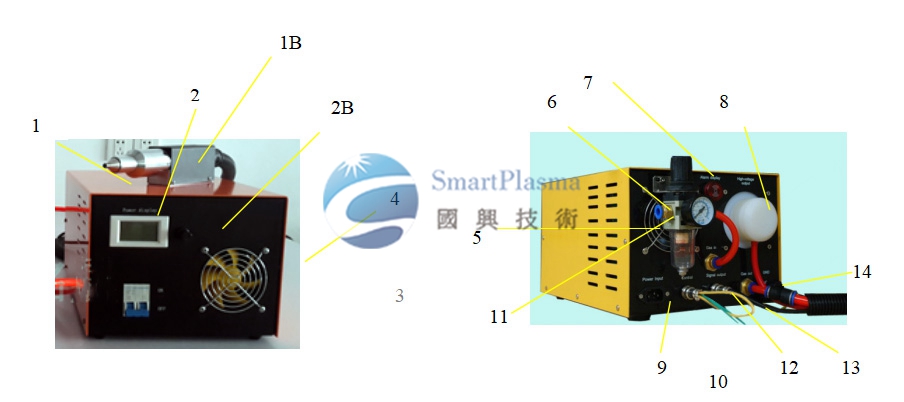

1、设备结构
1、 等离子主机 1B、等离子喷枪
2、 功率显示表 2B、功率调节旋钮
3 、主机电源开关
4、 前散热风扇
5 、后散热风扇
6、 可调气源减压阀
7 、故障报警显示灯
8、 高压接线盒
9 、AC 220V电源输入
10、远程控制/故障输出航空插头
11、气源进气口
12、旋转电机驱动控制航空插头
13、气源出气口
14、地线接线
2、设备安装
1）等离子喷枪的安装
a、将等离子喷枪1B安装在适当的固定支架或机械手上，并用适当的固定措施使等离子喷枪上的高压电缆、地线和气管不受强力拉扯、磨擦和尖锐物体的刺划。
b、一般情况下可调整喷嘴和被处理工作之间的距离使其为8～15mm 之间。（处理距离要根据材质、喷枪运动速度及后续工艺来实验调整，相对距离较近处理强度大，但过分近的距离且喷枪运动缓慢则会有损材料表面）
2）主机的安放
a、设备工作时，主机的风扇和排风窗口不能有物体遮挡。
b、主机四面要有良好的通风，设备四周请保持有10cm 以上空间，防止设备过高的温
升。
3）等离子喷枪和主机的连接
a、等离子喷枪高压电缆的连接：将等离子喷枪和主机连接的高压电缆接头插入高压接线盒8内并旋紧。
b、等离子喷枪地线的连接：将等离子喷枪的黄绿双色线固定在地线接线柱14上，并接上大地地线。
c、气管的连接：将等离子喷枪的气管按压进主机上的“gas out”接口13上，再将压缩空气气源接入可调气源减压阀6，再将可调减压阀气管接至“gas in”接口11上，气源输入压力0.015MPa-0.025MPa(可调节)。
4）AC220V电源及地线的连接
a、请选用大于0.75mm2规格的电源AC220V导线。
b 、“地”接线端一定要接到接触良好的大地地线。
5）气源的选择要求
a、空压机气源输出需带三级滤油滤水器，否则会影响处理效果，甚至适得其反。
b、产生足够气压的干式鼓风机作为气源。
四、设备的使用
1、在以上设备安装介绍的说明下安装完成后，通入气源压力0.015MPa-0.025MPa左右(可调节)的干式气源后，将电源开关3向上推至ON位置（向下推至OFF位置为关机），设备处于待工作状态，故障报警灯长亮,此时调节气源过滤减压阀6,（+为增大，-为减小），上提+增大调节气源至主机工作即可，有等离子体喷出 ，此时为机器工作标准气源。压力波动会影响等离子处理强度。
2、远程控制航空插头10插入时（插头内已经连接为通），等离子喷枪将喷射出等离子体，反之则无等离子体喷射。
3、设备正常工作时，喷枪有等离子体输出时功率显示表2中显示电压及电流，电流为2.0～3.0A，若气流的流量不够或控制开关断路时等离子喷枪将没有等离子体输出。
4、主机PCB电路板有一个设备状态指示红发光管，接通电源后设备正常红发光管长亮，若出现0.5秒的间隔闪烁，则表示等离子喷枪和相关高压线有故障，如高压线断路、短路、接触不良等故障或主机风机有故障，此时故障报警灯长亮。
5、功率调节应根据现场处理调节，功率大小调节旋钮2B,可调值为2.4A-3.2A。
6、影响等离子处理效果主要因素：被处理材料的材质、喷枪运行的速度、等离子体处
理的功率、喷枪工作的风压及喷枪喷口与被处理工件的距离。
五、远程控制与故障报警
a. 远程控制
常压等离子表面处理机 采用远程控制设计，可搭配机械手臂，点胶喷涂设备，脚踏开关以及其它 联动设备，使用时请把远程控制航空插头10黄线剪断，串联使用，接入无电的通断信号。控制元件可以使用继电器或开关等元件进行控制。
b. 故障报警
常压等离子表面处理机故障时故障报警灯长亮，常见操作故障为1,远程控制航空插头10未插入主机（包括联动使用时无信号接入，开路），2,未接入气源或小于
压力保护控制 | 最低点：0.009mpa； |
故障输出航空插头10为绿二色线，主机正常工作时,为开路: 主机无电源输入或故障时,为闭路.
